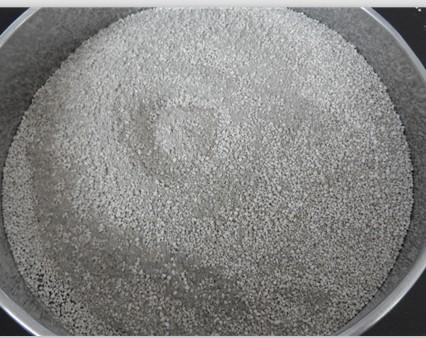

現(xiàn)在我國的北方城市當(dāng)中，為了讓房屋的御寒效果得到提升。很多建筑物都進(jìn)行了無機(jī)保溫砂漿的安裝，其實建筑的無機(jī)保溫砂漿就是將絕熱材料與建筑物墻體固定在一起，從而達(dá)到隔熱或者保溫的一種措施。但是我們在對建筑進(jìn)行外墻保溫施工的時候有時會出現(xiàn)開裂的現(xiàn)象，這究竟是什么原因呢？

砂漿開裂

普通水泥砂漿自身易產(chǎn)生各種收縮變形，并且存在強(qiáng)度增長周期短、體積收縮周期長的矛盾，在約束條件下，當(dāng)體積收縮形成的拉應(yīng)力超過水泥砂漿的抗拉強(qiáng)度時，就會出現(xiàn)裂縫。處于保溫層保護(hù)下的主體結(jié)構(gòu)受溫度變形影響較小，而20~30mm的找平砂漿處于熱阻很大的聚苯板的外側(cè)，因受環(huán)境溫度影響而產(chǎn)生較大變形。聚苯板兩側(cè)的水泥材質(zhì)受環(huán)境溫差影響而產(chǎn)生較大相對變形差，引起開裂。另外由于保溫隔熱板平整度很難控制，會造成找平抹灰厚度的不均，造成局部收縮和溫差應(yīng)力不均從而引起裂縫。

不完全外保溫

不完全外保溫引起的裂縫也會使保溫砂漿開裂。在外墻保溫中，我們經(jīng)常注重整體墻面的保溫，然而卻忽略了女兒墻、雨篷、老虎窗、凸窗、外陽臺等部位的保溫，而使此部分出現(xiàn)開裂或者降低使用壽命。在保溫層與其他材料的材質(zhì)變換處，因為保溫層與其他材料的材質(zhì)的密度相差過大，這就決定了材質(zhì)間的彈性模量和線性膨脹系數(shù)也不相同，在溫度應(yīng)力作用下的變形也不同，極容易在這些部位產(chǎn)生面層的裂縫。同時還應(yīng)該考慮防水處理，防止水分侵入到保溫體系內(nèi)，避免因凍漲作用而導(dǎo)致體系的破壞，影響體系的正常使用壽命和體系的耐久性。

不合理配筋

配筋不合理引起的裂縫也會引起保溫砂漿的開裂。鋼絲網(wǎng)架在在水泥砂漿中的位置相當(dāng)于單面配筋方式，且靠近保溫隔熱層。在正負(fù)風(fēng)壓、熱脹冷縮、干縮濕漲及地政等作用都是雙向或多向。該種方式的配筋對靠近外墻飾面應(yīng)力的分散作用很有限，起不到應(yīng)有的抗裂作用。四角鋼網(wǎng)配筋對抵抗和分散與鋼絲網(wǎng)網(wǎng)絲同向的應(yīng)力具有良好的效果，但在網(wǎng)孔對角線方向無筋，因此對抵抗和分散網(wǎng)孔對角線方向的應(yīng)力左用有限。從而易產(chǎn)生沿四角網(wǎng)對角線方向的裂縫，另外，四角鋼網(wǎng)的十字交叉處水泥砂漿不易完全充分握裹，使水泥砂漿與鋼網(wǎng)不能成為共同受力。

上述的內(nèi)容就是建筑外墻保溫施工中水泥砂漿開裂的具體原因，外墻保溫體系在國外稱為EIFS系統(tǒng)，即外墻保溫和裝飾系統(tǒng)?？梢蕴峁﹥?yōu)異的能源利用效率和較高的設(shè)計靈活性、創(chuàng)意性；是集節(jié)能、隔音、保溫、裝飾效果為一體的輕質(zhì)、環(huán)保、非承重性外圍護(hù)建筑墻體系統(tǒng)。
